Montage d'une admission directe Vararam Empty Montage d'une admission directe Vararam

Message par chris57 Mar 27 Aoû 2019 - 21:07

Après le montage d'une ligne complète inox ARH effectué ces 2 derniers jours, on a continué sur le couple admission/échappement.
Et donc, aujourd'hui, encore un gros taf sur la C5.
Montage d'une admission directe Vararam (qu'on peut considérer comme équivalent au Callaway mais celui-ci était indisponible pour une durée indéterminée au moment de mon achat).

Ce système est composé de 2 supports avants, 2 conduits d'air, une boîte à air avec son filtre ainsi que de la visserie, un manchon et quelques colliers (pas en perles évidemment).
Tout cela fait dans un plastique de piètre qualité comme sait le faire l'oncle Sam. Business is business n'est-ce pas ?

La grosse galère est que ce système va chercher l'air en face avant de la voiture, au niveau des anti-brouillards. C'est l'intérêt d'une admission directe (ou admission d'air forcé)
Il y a donc 2 supports que l'on fixe sur le bumper et sur lesquels les grosses conduites d'air seront placées pour amener tout cet oxygène bien frais au débitmètre.
La difficulté est de faire passer ces conduits d'air entre le bumper et les radiateurs (de clim et de refroidissement).
Donc pas trop le choix, démontage de la face avant : bumper et cache radiateurs. Ça, c'est pas trop compliqué mais c'est chiant. gueulard

Tant qu'on y est, un petit mot concernant le débitmètre qui a un rôle important dans le fonctionnement de la voiture et qui est une pièce fragile.
En effet, le débitmètre est un petit cylindre au travers duquel va circuler l'air qui sera ensuite conduit au boitier papillon.
Son rôle est d'envoyer l'information de quantité d'air qui rentre dans la voiture. Pour cela, il utilise une ou plusieurs résistances électriques qui vont chauffer et permettre au calculateur de connaître le débit d'air, ou plutôt la masse d'air entrant. Ce calculateur régulera l'air nécessaire au moteur via le papillon. Voilà pour la petite histoire.

Photo du débitmètre. La manchon est livré avec le kit.

Montage d'une admission directe Vararam 20190819


La difficulté va être de repositionner le bumper en faisant passer les conduits d'air derrière la traverse et son bloc anti-chocs.
Il faut vraiment pousser ces conduites d'air en prenant garde de ne pas arracher les supports fixés sur le bumper. Cà, c'était compliqué et très chiant gueulard gueulard

Ensuite, on relie nos 2 conduits d'air à la boîte à air via 2 crochets.
Cette boîte à air sera reliée au papillon par le conduit d'origine.

L'avantage quand on doit démonter un tas de bidules est qu'on s'aperçoit toujours qu'il y a des trucs à refaire. Fixation des feux latéraux, repositionnement des anti-brouillards, remplacer quelques vis foirées pour le maintien des divers caches. Bref, c'est l'occasion qui fait le larron.

Allez, courage. Voici quelques photos pour égayer ce triste récit soporifique.

Ça, c'est l'origine. Le capot a été enlevé (pas encore reçu de demande de rançon lol! )

Montage d'une admission directe Vararam 20190818


Ce qu'il reste après avoir retiré le bumper et le cache radiateurs.
On s'aperçoit que le moteur est placé très en arrière, ce qui le protégera en cas de choc frontal.

Montage d'une admission directe Vararam 20190820


Ça, c'est ce qu'on peut trouver coincé entre les 2 radiateurs.
Petit conseil : un coup de soufflette de temps en temps ne peut nuire à la bonne marche du véhicule autant qu'à notre tranquillité.
Il suffit de démonter le cache supérieur qui couvre le haut des radiateurs. 2 vis d'un coté et 2 de l'autre.
Ce sachet plastique était coincé entre les 2 radiateurs, accompagné de feuilles, brindilles et autres souillures.

Montage d'une admission directe Vararam 20190821


Passons aux choses sérieuses, non pas que ce qui précède ne le soit pas, hein !!!!

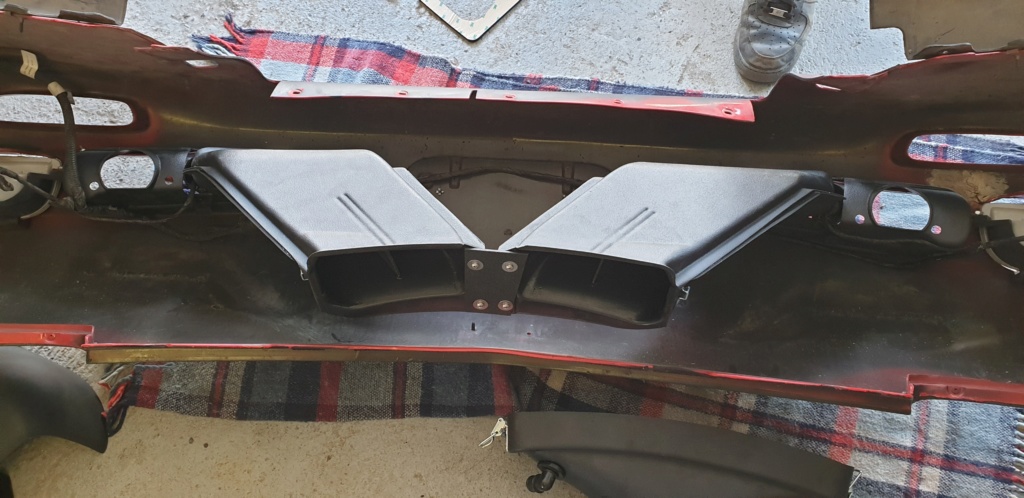

Les supports et leur conduit respectifs sont en place sur le bumper (.....en larmes. J'crois plutôt que c'est bopper en larmes. J'sais plus, faudra que j'appelle Voulzy).

Montage d'une admission directe Vararam 20190822


Après la galère pour remettre tout ce toutim en place, on arrive à çà.
J'avais omis de préciser qu'il y a un reniflard d'huile à remettre sur la nouvelle boîte à air. Le trou était déjà fait. Ouf, bien vu les ricains !!!
Et cette dernière image met fin à notre série consacrée à l'amélioration de l'admission afin que celle-ci soit enfin digne de cette voiture.
Vous pouvez retrouver ces aventure en replay etc etc .....................(nan , j'déconne)

Montage d'une admission directe Vararam 20190823
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par frederic10 Mar 27 Aoû 2019 - 21:21

Joli boulot ,, quel est le le gain sur un LS1 ??
frederic10
frederic10
Supercharged
Supercharged

Nombre de messages : 854
Age : 60
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Mar 27 Aoû 2019 - 21:39

Ça, j'en sais rien.
Avec la nouvelle ligne et cette admission, je vais faire une repro de la cartographie.
Ça amènera ce que ça amènera. C'est pas le plus important.
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par lionne Mer 28 Aoû 2019 - 6:13

avec un Callaway sois disant 15cv .
lionne
lionne
Coup de Cœur C.P.
Coup de Cœur C.P.

Masculin Nombre de messages : 11119
Age : 62
Localisation : CDVL 45 ou Région sud 13
Modele Vette : Une ex C4 et trois ex C5
Date d'inscription : 01/11/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Mer 28 Aoû 2019 - 7:19

C'est ce qu'on peut lire ici et là.
Ça me laisse assez dubitatif.
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par blackorsaire Mer 28 Aoû 2019 - 7:22

Bravo !

Le Blackcorsaire
blackorsaire
blackorsaire
Coup de Cœur C.P.
Coup de Cœur C.P.

Masculin Nombre de messages : 28507
Localisation : Obamo dans ma Barack
Modele Vette : C5
Date d'inscription : 07/08/2005

http://www.corvetteclubfrance.com

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par lionne Mer 28 Aoû 2019 - 7:26

chris57 a écrit:C'est ce qu'on peut lire ici et là.
Ça me laisse assez dubitatif.
c'est pour ça que j'ai écrit : "sois disant "........
lionne
lionne
Coup de Cœur C.P.
Coup de Cœur C.P.

Masculin Nombre de messages : 11119
Age : 62
Localisation : CDVL 45 ou Région sud 13
Modele Vette : Une ex C4 et trois ex C5
Date d'inscription : 01/11/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par philip76 Mer 28 Aoû 2019 - 7:43

Ce n est pas un reniflard d huile mais la durite qui va à la pompe d injection d air vers les échappements....
philip76
philip76
Turbocharged
Turbocharged

Nombre de messages : 2730
Age : 59
Localisation : seine maritime
Modele Vette : 50TH black
Date d'inscription : 28/07/2014

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Mer 28 Aoû 2019 - 8:00

Merci pour la précision. J'ai été mal renseigné Montage d'une admission directe Vararam 2976037308
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par lebaiton Mer 28 Aoû 2019 - 8:12

Combien pour le pack ARH complet , le vararam et debimetre ??
lebaiton
lebaiton
LS2
LS2

Masculin Nombre de messages : 433
Age : 61
Localisation : 27
Modele Vette : Now C5 1998 US totale , et avant une C4 93
Date d'inscription : 01/12/2008

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Mer 28 Aoû 2019 - 9:20

Un certain prix pour ne pas dire un prix certain.  Montage d'une admission directe Vararam 29266423
Le débitmètre, c'est celui d'origine.
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par Ray Mer 28 Aoû 2019 - 10:35

Cool Chris, joli tuto plein d'humour !
Montage d'une admission directe Vararam 2976037308
Ray
Ray
Turbocharged
Turbocharged

Masculin Nombre de messages : 4076
Age : 51
Localisation : Chartreuse (SAVOIE-ISERE)
Modele Vette : Ex C4 LT1 & C5 99 Z51 MN6 - CAMARO 2SS 45Th LS3 MN6
Date d'inscription : 17/05/2006

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par RICOU82 Mer 28 Aoû 2019 - 12:26

Salut Chris57, j'avais a peut près la même chose que toi sur mon ex C5 a part que l'admission était une callaway!! elle avais déjà reçue une reprog par Brice de LSX Calibration ; j'avais acheté la C5 montée comme ça ,

A posteriori, j'avais contacté LSX Calibration et Brice estimais que le gain de puissance avec la boite a air, une ligne ARH et des silencieux callaway ,était de l'ordre de 45 à 50 CV .......pratiquement la puissance d'un LS2 !!!!
RICOU82
RICOU82
Turbocharged
Turbocharged

Masculin Nombre de messages : 4778
Age : 62
Localisation : 82 - montauban -Tarn et G
Modele Vette : C7 cab artic white 2015
Date d'inscription : 10/06/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par barry Mer 28 Aoû 2019 - 12:44

La meilleure vérité : passage au banc de puissance  look
barry
barry
ZL1
ZL1

Masculin Nombre de messages : 619
Age : 98
Localisation : 33 - pollution et embruns
Modele Vette : Ex C4 LT1 BVM 92 - C5 BVA 02 - C7 AT8
Date d'inscription : 15/08/2007

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par RICOU82 Mer 28 Aoû 2019 - 13:15

barry a écrit:La meilleure vérité : passage au banc de puissance  look

je suis d'accord avec to Barry, pour quantifier exactement le gain... avant / après .

par contre, ce que je peux dire qu'une admission correcte + ligne complète + "silencieux" correct, sur un LS1, c'est pas mal de Cv gagné et c'est assez significatif !!
RICOU82
RICOU82
Turbocharged
Turbocharged

Masculin Nombre de messages : 4778
Age : 62
Localisation : 82 - montauban -Tarn et G
Modele Vette : C7 cab artic white 2015
Date d'inscription : 10/06/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par barry Mer 28 Aoû 2019 - 13:18

En plein accord party1
barry
barry
ZL1
ZL1

Masculin Nombre de messages : 619
Age : 98
Localisation : 33 - pollution et embruns
Modele Vette : Ex C4 LT1 BVM 92 - C5 BVA 02 - C7 AT8
Date d'inscription : 15/08/2007

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par Ray Mer 28 Aoû 2019 - 14:06

Oui! Heureux
Ray
Ray
Turbocharged
Turbocharged

Masculin Nombre de messages : 4076
Age : 51
Localisation : Chartreuse (SAVOIE-ISERE)
Modele Vette : Ex C4 LT1 & C5 99 Z51 MN6 - CAMARO 2SS 45Th LS3 MN6
Date d'inscription : 17/05/2006

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par CUSTOM Mer 28 Aoû 2019 - 16:21

joli boulot Montage d'une admission directe Vararam 2976037308
CUSTOM
CUSTOM
L82
L82

Masculin Nombre de messages : 240
Age : 61
Localisation : Loire
Modele Vette : C5 cab 1999
Date d'inscription : 11/05/2018

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par Seb45 Jeu 29 Aoû 2019 - 14:55

Super boulot. Et côté son à l'avant ça apporte quelque chose l'admission d'air ?
Seb45
Seb45
LT1
LT1

Masculin Nombre de messages : 324
Age : 40
Localisation : Loiret
Modele Vette : C5 2003 BVM6 Z51, HD 1200 Sportster 48
Date d'inscription : 25/07/2017

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Jeu 29 Aoû 2019 - 15:23

Pour l'instant, pas encore eu l'occasion de faire un véritable essai.
Je remarque surtout que la voiture est devenue "pataude". Probablement dû à l'excès d'air que la voiture reçoit et que le calculateur ne sait pas gérer. J'attends un rdv pour recalibrer tout çà. Par contre, comme je l'ai déjà signalé, le son est totalement différent. Vivement ma reprogrammation.
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par blackorsaire Jeu 29 Aoû 2019 - 16:22

As-tu vidé les condensateurs ? il faut un peu de temps pour que le calculateur admette la nouvelle donne

Le Blackcorsaire
blackorsaire
blackorsaire
Coup de Cœur C.P.
Coup de Cœur C.P.

Masculin Nombre de messages : 28507
Localisation : Obamo dans ma Barack
Modele Vette : C5
Date d'inscription : 07/08/2005

http://www.corvetteclubfrance.com

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Jeu 29 Aoû 2019 - 18:52

Qu'appelles tu les condensateurs ?
Et comment les vide t'on ?
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par vegas 31 Jeu 29 Aoû 2019 - 19:12

Moi j'ai le même et j ai juste viré le crochet de remorquage. Sans rien démonter
vegas 31
vegas 31
Turbocharged
Turbocharged

Masculin Nombre de messages : 1953
Age : 49
Localisation : toulouse
Modele Vette : c5
Date d'inscription : 26/07/2015

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par blackorsaire Jeu 29 Aoû 2019 - 19:24

Enlève le - de la batterie au moins 1 mn, puis rebranche.
Tu n'as vraiment pas chômé ce mois ci !

Le Blackcorsaire
blackorsaire
blackorsaire
Coup de Cœur C.P.
Coup de Cœur C.P.

Masculin Nombre de messages : 28507
Localisation : Obamo dans ma Barack
Modele Vette : C5
Date d'inscription : 07/08/2005

http://www.corvetteclubfrance.com

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par chris57 Jeu 29 Aoû 2019 - 19:28

On a aussi viré le crochet. Je tenais à le conserver mais c'était impossible.
On a démonté le bumper car les 2 supports sont fixés sur la partie supérieure de celui-ci. De plus, le démonter n'est pas très compliqué.
chris57
chris57
Turbocharged
Turbocharged

Masculin Nombre de messages : 2637
Age : 66
Localisation : 57 - Metz
Modele Vette : C6 Grand Sport 2011 Cyber Grey BVM 4LT
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Montage d'une admission directe Vararam Empty Re: Montage d'une admission directe Vararam

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
