Tuto : refaire son moteur de lève-vitre
Salut à tous
Suite à mes péripéties pour démonter et faire marcher les moteurs lève-vitre de ma C3, j'ai décidé de faire un petit tuto illustré pour ceux qui voudraient se lancer dans la réfection de ces moteurs électriques ! Le but est de les remettre à neufs en nettoyant les charbons, le rotor et en changeant la graisse.
Avant de commencer j'invite ceux qui ont besoin d'aide pour démonter leurs portières d'aller jeter un œil à ces liens qui expliquent bien comment procéder :
https://www.corvettepassion.com/t12156-alignement-des-vitres-conducteur-et-passager-facile
http://www.corvettemagazine.com/tech-articles/1968-1982-power-window-motor-replacement/
En résumé :
Objet : Remettre à neuf un moteur lève-vitre sur C3
Difficulté : Facile
Durée de l'opération : 5 à 10 minutes (une fois le moteur sorti de la portière)
Outils nécessaires : pince plate, WD40, graisse pour mécanismes, petit morceau de papier abrasif fin (~P800)
Étape 1 : séparation du moteur et des mécanismes
Le but étant d'arriver au cœur du moteur, on va commencer par retirer tous les mécanismes qui trainent autour de celui-ci. Pour ce faire, commencez par retirer les engrenages si ce n'est pas déjà fait :
Cela va permettre par la suite de retirer la tige du moteur sans forcer. Attention, lors du remontage, il faudra remettre ces engrenages en dernier sous peine de les abimer lors de la remise en place de la tige du moteur.

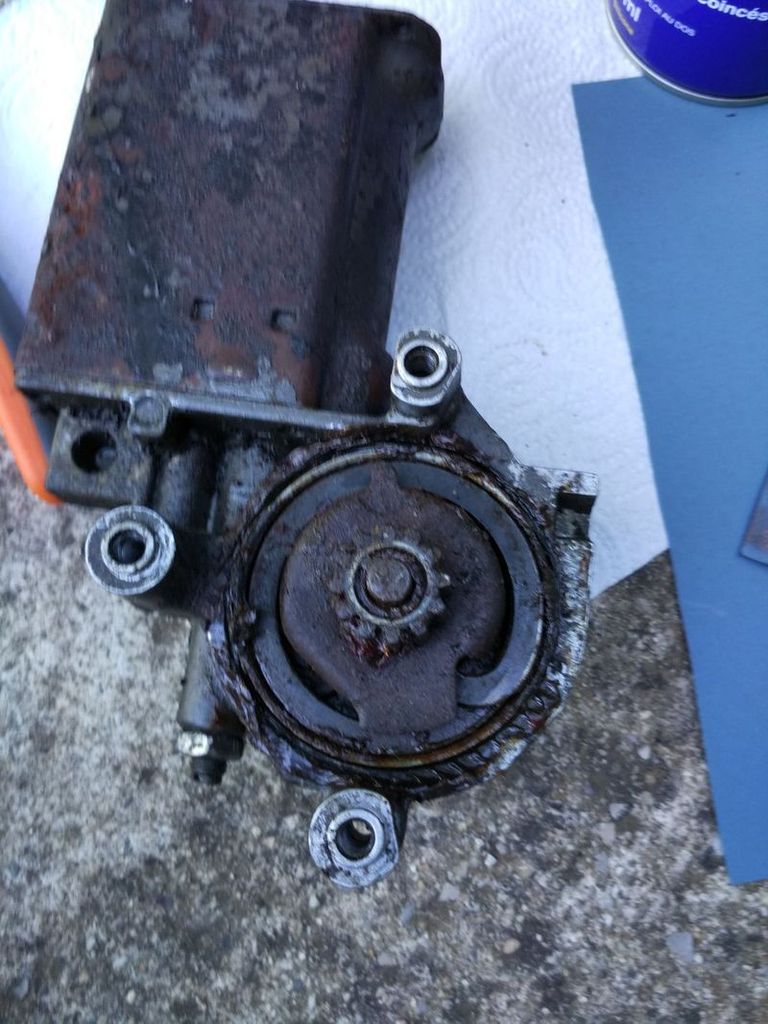

Bien, maintenant qu'il n'y a plus rien qui gène on peut retirer les trois vis qui maintiennent le tout :
Enfin, on peut séparer le moteur du reste :
Étape 2 : extraction du rotor
Maintenant que le moteur est séparé du reste, on va extraire le rotor pour le nettoyer et faire de même avec les charbons. Pour ça, il faut retirer la plaque sur laquelle repose les charbon. On peut voir deux languettes, qu'on va appuyer vers le fond tout en les tirant vers le centre afin de les détacher de la coque :
Une fois qu'on a fait ça, on peut remonter la plaque et alors sortir les charbons de leur emplacement, afin de les disposer hors de la coque du moteur pour sortir la plaque facilement sans les abimer :
En faisant remonter la plaque le long du rotor, celle-ci arrive au bout et peut être mise de coté. On peut alors sortir le rotor de son axe :
Étape 3 : remise à neufs des parties oxydées
La première chose à faire est de vérifier l'oxydation des parois intérieurs du moteur. Si elles sont mangées par la rouille, le moteur n'en à plus pour très longtemps et il faudra sérieusement penser à le changer. Sinon, un petit nettoyage au chiffon suffit. Ensuite on donne un petit coup de WD40 au fond de l'axe du rotor :
Ceci fait, on va poncer les parties oxydées par frottement. D'abord, le cuivre du rotor en contact avec les charbons. J'ai utilisé pour ça un petit bout de papier abrasif fin, du grain P800 précisément, et voilà le résultat après ponçage :
On fait de même pour les charbons. Attention ils s'usent vite, donc n'insistez par trop sur le ponçage. Si jamais ils sont trop "raccourcis", il faudra les changer. Il suffit d'en acheter des neufs et de ressouder le fils électrique qui les connecte. Pour l'illustration, voilà mes charbons après ponçage :
Étape 4 : le remontage
Une fois tout remis à neuf, il suffit de remonter à l'envers depuis la fin de l'étape 2 jusqu'au début de l'étape 1 pour remonter le moteur. Pensez à bien retirer toute la graisse d'origine et à en remettre de la nouvelle. Après chaque démontage du moteur, il faut changer la graisse, sans quoi elle ne sera pas étalées aux bons endroits et sera inefficace.
Si vous avez des soucis n'hésitez pas à demander de l'aide
Et voilà, avec ça votre moteur est reparti pour quelques années
Suite à mes péripéties pour démonter et faire marcher les moteurs lève-vitre de ma C3, j'ai décidé de faire un petit tuto illustré pour ceux qui voudraient se lancer dans la réfection de ces moteurs électriques ! Le but est de les remettre à neufs en nettoyant les charbons, le rotor et en changeant la graisse.
Avant de commencer j'invite ceux qui ont besoin d'aide pour démonter leurs portières d'aller jeter un œil à ces liens qui expliquent bien comment procéder :
https://www.corvettepassion.com/t12156-alignement-des-vitres-conducteur-et-passager-facile
http://www.corvettemagazine.com/tech-articles/1968-1982-power-window-motor-replacement/
En résumé :
Objet : Remettre à neuf un moteur lève-vitre sur C3
Difficulté : Facile
Durée de l'opération : 5 à 10 minutes (une fois le moteur sorti de la portière)
Outils nécessaires : pince plate, WD40, graisse pour mécanismes, petit morceau de papier abrasif fin (~P800)
Étape 1 : séparation du moteur et des mécanismes
Le but étant d'arriver au cœur du moteur, on va commencer par retirer tous les mécanismes qui trainent autour de celui-ci. Pour ce faire, commencez par retirer les engrenages si ce n'est pas déjà fait :
Cela va permettre par la suite de retirer la tige du moteur sans forcer. Attention, lors du remontage, il faudra remettre ces engrenages en dernier sous peine de les abimer lors de la remise en place de la tige du moteur.
Bien, maintenant qu'il n'y a plus rien qui gène on peut retirer les trois vis qui maintiennent le tout :
Enfin, on peut séparer le moteur du reste :
Étape 2 : extraction du rotor
Maintenant que le moteur est séparé du reste, on va extraire le rotor pour le nettoyer et faire de même avec les charbons. Pour ça, il faut retirer la plaque sur laquelle repose les charbon. On peut voir deux languettes, qu'on va appuyer vers le fond tout en les tirant vers le centre afin de les détacher de la coque :
Une fois qu'on a fait ça, on peut remonter la plaque et alors sortir les charbons de leur emplacement, afin de les disposer hors de la coque du moteur pour sortir la plaque facilement sans les abimer :
En faisant remonter la plaque le long du rotor, celle-ci arrive au bout et peut être mise de coté. On peut alors sortir le rotor de son axe :
Étape 3 : remise à neufs des parties oxydées
La première chose à faire est de vérifier l'oxydation des parois intérieurs du moteur. Si elles sont mangées par la rouille, le moteur n'en à plus pour très longtemps et il faudra sérieusement penser à le changer. Sinon, un petit nettoyage au chiffon suffit. Ensuite on donne un petit coup de WD40 au fond de l'axe du rotor :
Ceci fait, on va poncer les parties oxydées par frottement. D'abord, le cuivre du rotor en contact avec les charbons. J'ai utilisé pour ça un petit bout de papier abrasif fin, du grain P800 précisément, et voilà le résultat après ponçage :
On fait de même pour les charbons. Attention ils s'usent vite, donc n'insistez par trop sur le ponçage. Si jamais ils sont trop "raccourcis", il faudra les changer. Il suffit d'en acheter des neufs et de ressouder le fils électrique qui les connecte. Pour l'illustration, voilà mes charbons après ponçage :
Étape 4 : le remontage
Une fois tout remis à neuf, il suffit de remonter à l'envers depuis la fin de l'étape 2 jusqu'au début de l'étape 1 pour remonter le moteur. Pensez à bien retirer toute la graisse d'origine et à en remettre de la nouvelle. Après chaque démontage du moteur, il faut changer la graisse, sans quoi elle ne sera pas étalées aux bons endroits et sera inefficace.
Si vous avez des soucis n'hésitez pas à demander de l'aide
Et voilà, avec ça votre moteur est reparti pour quelques années
